Фланцы, отводы, переходы, тройники и задвижки из нержавеющей стали, 275 позиций. Почти всё сделано из 12Х18Н10Т, это 259 позиций. Размеры совпадают с нержавеющими трубами из соседнего раздела, детали подходят для пищевых, химических и водяных линий.
Фланцы

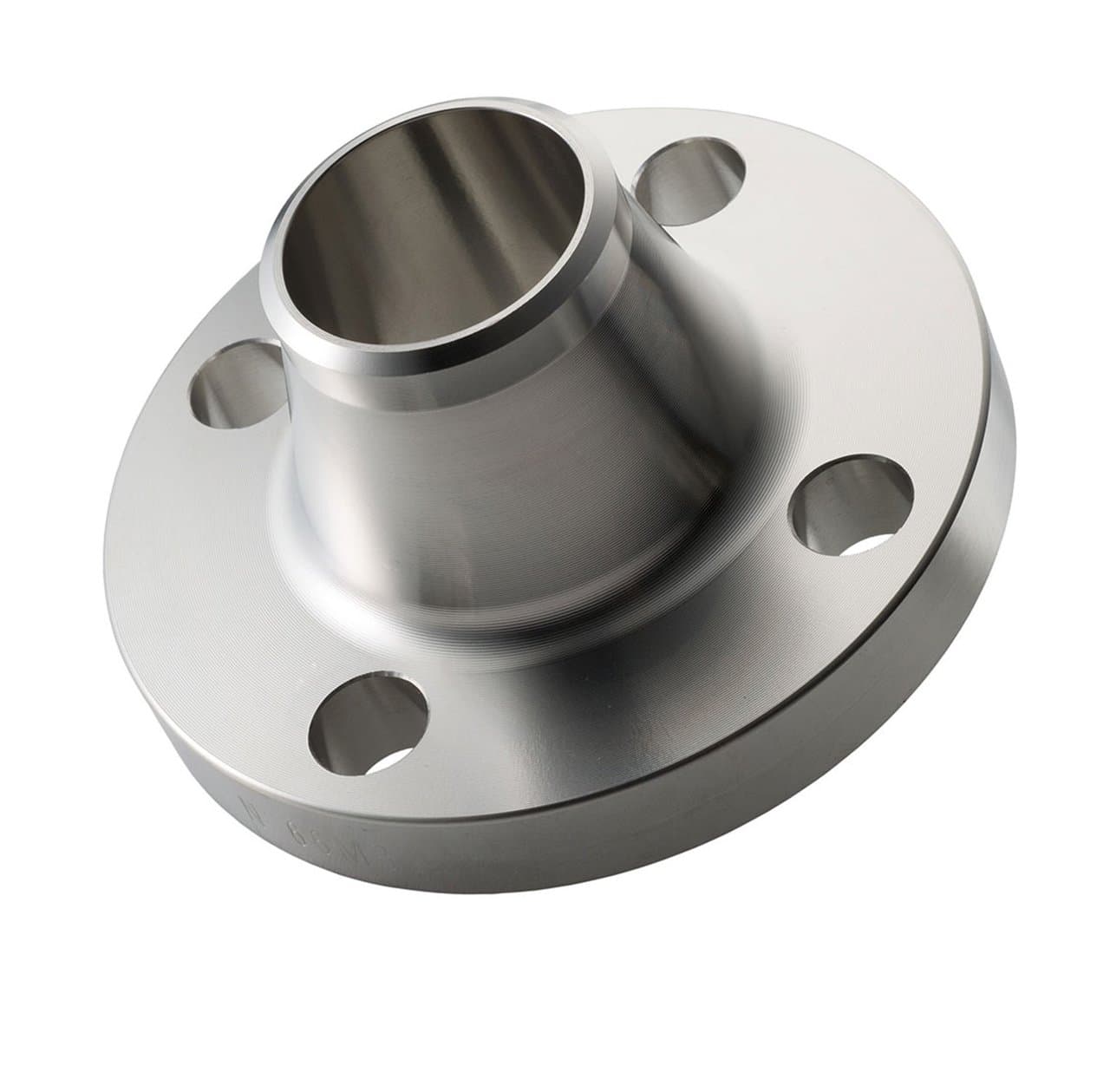

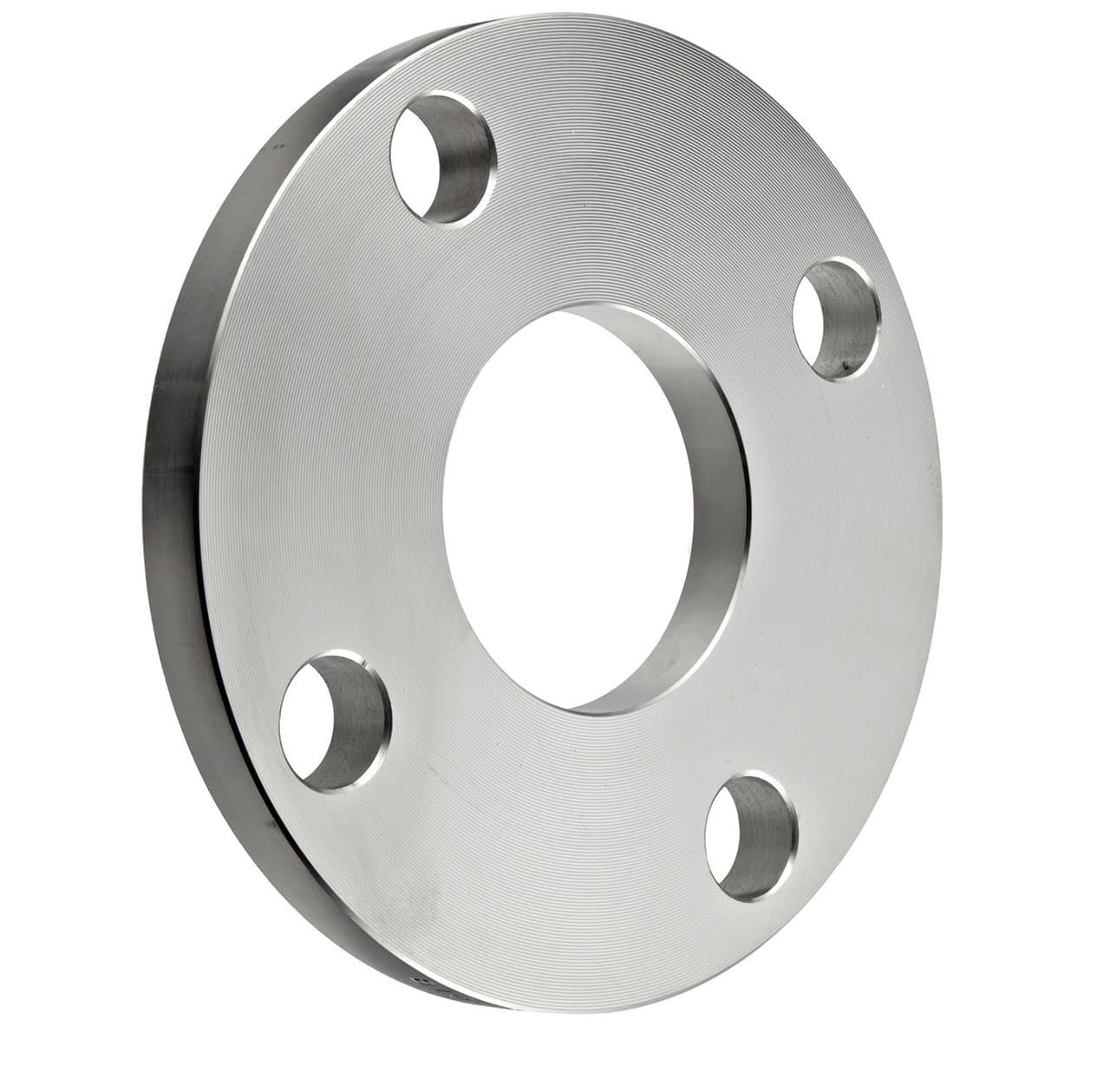

Фланец нержавеющий плоский, 73 позиции, надевают на трубу и приваривают по кругу. Он проще и дешевле, его хватает для воды, воздуха и умеренного давления. Воротниковый фланец, 77 позиций, приваривают встык через удлинённую шейку. Шов получается на трубе, а не у тарелки фланца, поэтому такой фланец ставят на линии с высоким давлением и температурой. Фланец стальной плоский делают по ГОСТ 12820-80, по общему стандарту ГОСТ 33259-2015 выпускаются оба типа.
Фасонные детали
- Отводы нержавеющие, 43 позиции. Поворот трубы, по ГОСТ 17375-01, от 25x2,5 и выше.

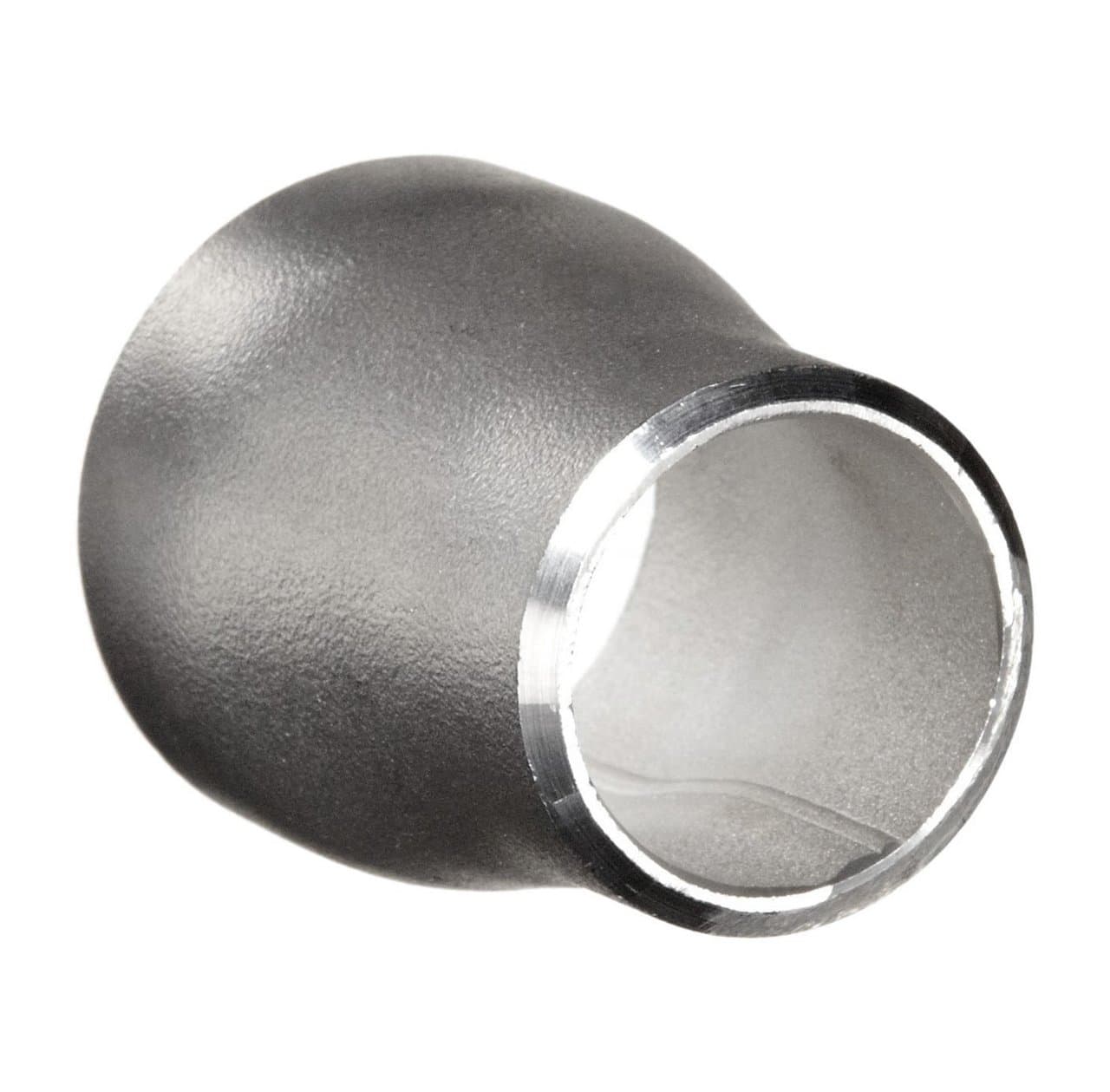

- Переходы нержавеющие, 60 позиций. Стык труб разного диаметра, по ГОСТ 17378-2001, например 57x5x45 или 108x8x76.

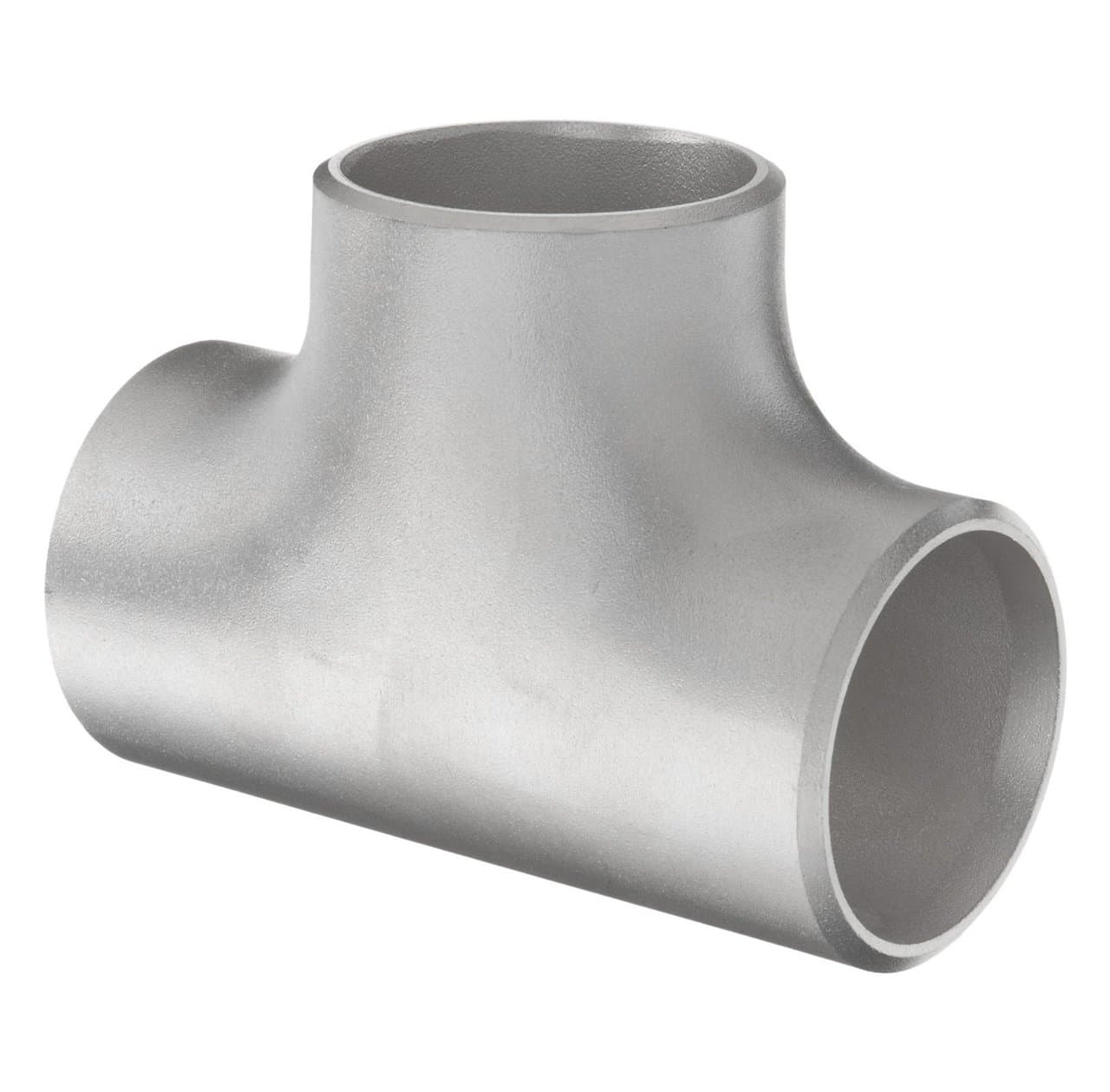

- Тройники нержавеющие, 15 позиций. Ответвление на одну сторону.
- Задвижки нержавеющие, 7 позиций. Клиновые 30нж41нж на давление Ру16, от Ду50 до Ду250.
Как подобрать
Деталь подбирают по наружному диаметру и стенке трубы. Отвод 57x3 подходит к трубе 57x3, иначе на стыке будет ступенька и шов выйдет плохим. Марку тоже лучше не смешивать. Если линия из 12Х18Н10Т, отводы и фланцы берут из той же стали, тогда сварной узел корродирует одинаково и не появится слабого места. Для AISI 316L в разделе есть отдельные позиции. Тройники собраны на трубы от 45x4 до 159x4,5, все три конца у них одного диаметра.
